Pousse-seringue déporté mono et multi-voies

Référence : ND

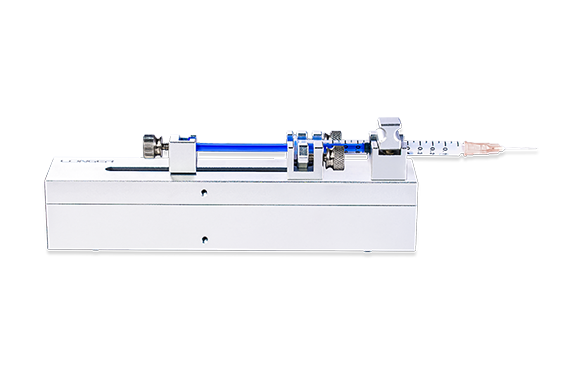

Pousse- seringue à actionneurs déportés, interface numérique et tactile pour micro-injection stéréotaxique, microfluidique etc

Choisissez votre modèle parmi les configurations du menu déroulant :

Effacer

Téléchargements file_download

Description

Nouveau pousse-seringue à actionneur déporté, à commande numérique et tactile, capable de piloter jusqu’à 4 injecteurs déportés avec de débits démarrant à 5 picolitres/min-1 (seringue 0.5 microlitres).



Exactitude et précision maximale

La pompe est dotée d’un mécanisme d’entraînement fluidique qui garantit une facilité d’utilisation et des performances élevées. Les débits sont associés à une plage de déplacement linéaire de 0,635 um/min à 190,5 mm/min avec une précision de 0,35 % et un Coef. de débit CV de 0,03 %.

L’actionneur est compatible avec les seringues Hamilton de toute taille ou d’autre marque. Le paramétrage se fait directement sur l’interface (vol. et diamètre interne).

Cette pompe est suffisamment précise, même à faible débit, pour être utilisée à l’étalonnage de spectromètres de masse, d’injections expérimentales et dans toutes les situations où des volumes ultraprécis doivent être délivrés.



Écran d’exécution intuitif

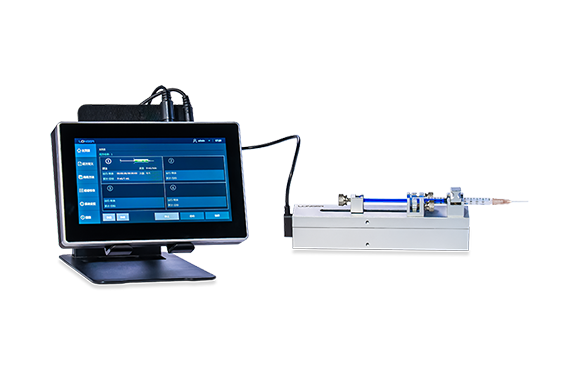

Le paramétrage et le pilotage se fait depuis un écran numérique et tactile LCD de haute définition de 7 pouces de diagonale pour vous guider rapidement dans la configuration.



Plusieurs combinaisons et configurations pour répondre à tous vos protocoles expérimentaux

Ces pompes pousse-seringues sont disponibles en plusieurs configurations conçues pour différents environnements de fonctionnement et différents degrés de flexibilité opérationnelle. Cela permet aux utilisateurs de construire facilement un système multifonctions qui contrôle jusqu’à 4 actionneurs pousse-seringue. Chaque actionneur peut être  programmé avec des paramètres indépendants.





Configuration simple pour les applications de routine et  plus complexes

Cette nouvelle pompe est idéale pour un dosage complexe en plusieurs étapes. Elle peut fonctionner en plusieurs modes, notamment perfusion uniquement, retrait uniquement, perfusion/retrait, retrait/perfusion et modes programmables, pour diverses applications.





En communication – Unité d’opération multi-entraînements

L’interface mais également un ordinateur peuvent contrôler plusieurs unités pousse seringue via RS485/Modbus RTU ( jusqu’à 5 groupes de 8 pousse-seringues). Chaque unité pousse-seringue peut être contrôlée indépendamment avec des paramètres individuels.

En outre, les paramètres peuvent être enregistrés sous forme de protocole qui peuvent être stockée sur le contrôleur et importée/exportée vers une clé USB, simplifiant ainsi la configuration des paramètres et facilitant le partage des paramètres entre différentes systèmes et différents manipulateurs.



Le pousse-seringue numérique déporté et multivoies a été conçu pour maximiser l’utilisation des fonctions et caractéristiques des pompes, y compris la fonction d’écran de verrouillage, la gestion des accès à trois niveaux avec protection par mot de passe, l’enregistrement du journal et les signatures électroniques, garantissant si nécessaire la sécurité de l’utilisation, l’exactitude et la conformité des opérations.



Tableau de débits standard

Modèles VI-S105 VI-L105
Seringues (μL) Syringe DI (mm) Débits de référence
0.5 0.10 0.0048nL/min-1.435uL/min 0.0050nL/min-1.495uL/min
1 0.15 0.0108nL/min-3.230uL/min 0.0112nL/min-3.365uL/min
2 0.20 0.0191nL/min-5.742uL/min 0.0199nL/min-5.982uL/min
5 0.35 0.0586nL/min-17.586uL/min 0.0611nL/min-18.319uL/min
10 0.50 0.1196nL/min-35.890uL/min 0.1246nL/min-37.386uL/min
25 0.80 0.3063nL/min-91.879uL/min 0.3190nL/min-95.707uL/min
50 1.10 0.5790nL/min-173.709uL/min 0.6032nL/min-180.946uL/min
100 1.46 1.0200nL/min-306.014uL/min 1.0625nL/min-318.765uL/min
250 2.30 2.5315nL/min-759.437uL/min 2.6369nL/min-791.080uL/min
500 3.25 5.2651nL/min-1579.543uL/min
1000 4.61 10.5936nL/min-3178.092uL/min



Données techniques

Modes

Infusion seule, retrait seul, infusion retrait et inversement. mode programmable ( PC).

Communication

RS485- Modbus RTU, jusqu'à 5 groupes de 8 actionneurs.

Résolution angulaire

modèle S : 0,095 um, modèle L 0,099 um

Vitess linéaire

Modèle S : 0.6096um/min-182.88mm/min, Modèle L :0.635um/min-190.5mm/min

Force linéaire

Modèle S:15N (réglable 20%-100%), Modèle L : 30N (réglable 20%-100%)

Précision

course linéaire ≤±0.35%

Dimensions et poids contrôleur

187mm*123mm*39mm; 600g

Dimensions et poids actionneur

170mm*35mm*58mm 180mm*45mm*74mm et respectivement 310 g Modèles s et 510 g Modèle L
